Gatscharnieren berekenen

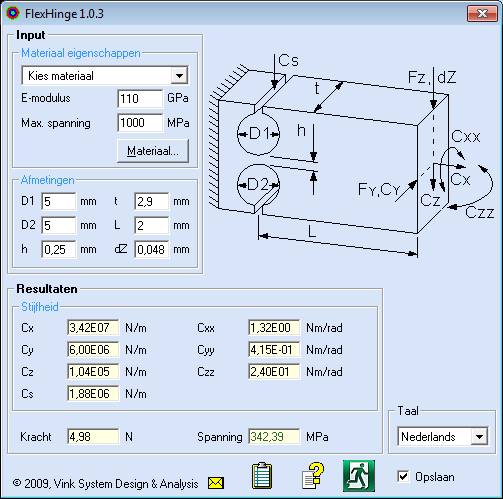

Een gatscharnier is een ideaal constructie-element voor het maken van kleine hoekverdraaiingen, zonder speling en zonder wrijving. Materiaalspanning, hoekverdraaiing en benodigde kracht zijn lastig te optimaliseren zonder goede berekeningen. Met de gratis FlexHinge calculator berekent u snel de stijfheden en de materiaalspanning van een gatscharnier. Het programma voert alle berekeningen automatisch uit. In een overzichtelijk scherm vult u de materiaalgegevens en afmetingen in. In datzelfde scherm ziet u ook direct de resultaten weergegeven.

Gatscharnieren berekenen

Eigenschappen van FlexHinge, de gratis gatscharnier-calculator

  • berekening van translatie- en rotatiestijfheden;
  • berekening van materiaalspanning bij een gegeven uitwijking;
  • uitbreidbare lijst met materiaalgegevens;
  • uitgebreid helpbestand;
  • kopiëren van gegevens naar Windows-klembord;
  • Draait ook onder Linux.

De huidige release van FlexHinge is 1.0.3. Zie de release notes.
De systeemeisen vindt u hier.

Praktische resultaten voor ontwerpers

De resultaten van FlexHinge kunt u direct gebruiken in uw ontwerpkeuzes. De berekeningen van de stijfheden en optredende materiaalspanningen in FlexHinge zijn gebaseerd op de empirische formules zoals gegeven in het collegedictaat “Het voorspellen van dynamisch gedrag en positioneernauwkeurigheid van constructies en mechanismen, W. van der Hoek 1981”. Deze zijn gebaseerd op nauwkeurige FEM-analyses. De nauwkeurigheid is zeer hoog. Lees meer over FlexHinge in het artikel Gatscharnieren: theorie en praktijk.

Gratis download en gebruik

U kunt FlexHinge gratis downloaden en gebruiken na registratie. Via de registratie wordt u op hoogte gehouden van programma-updates en nieuwe ontwikkelingen. Er zijn al meer dan 1700 geregistreerde gebruikers van FlexHinge (september 2022).

Geef hieronder aan over welke programma’s u nieuws (alleen over programma-updates) wilt ontvangen. U ontvangt een e-mail met een downloadlink naar de software.

U kunt later altijd uw voorkeuren aanpassen of uw gegevens laten verwijderen. Zie ook het privacybeleid.



Reacties worden op prijs gesteld

Ik ben benieuwd naar uw ervaringen met FlexHinge. Deel ze hieronder in een reactie of stuur een e-mail.
