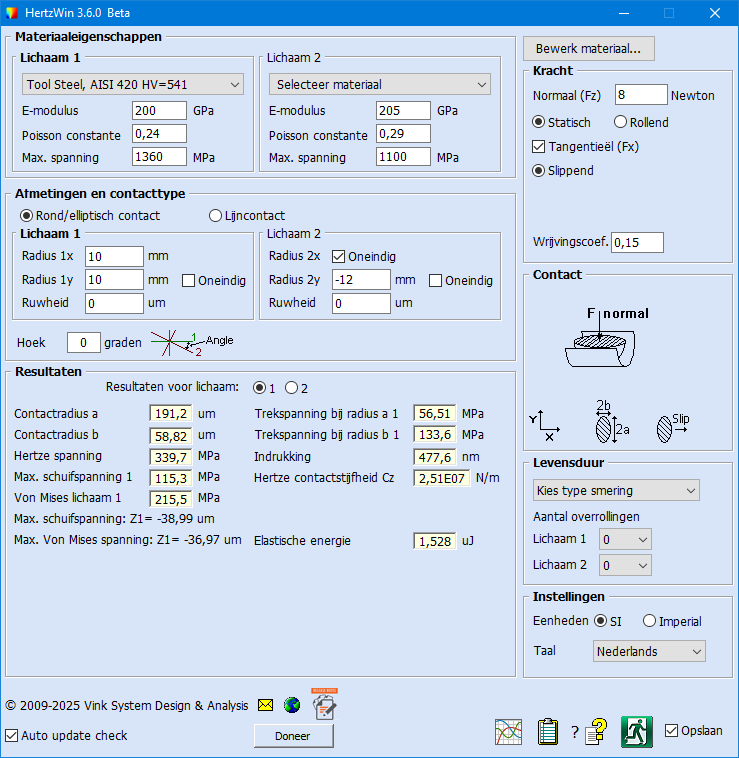

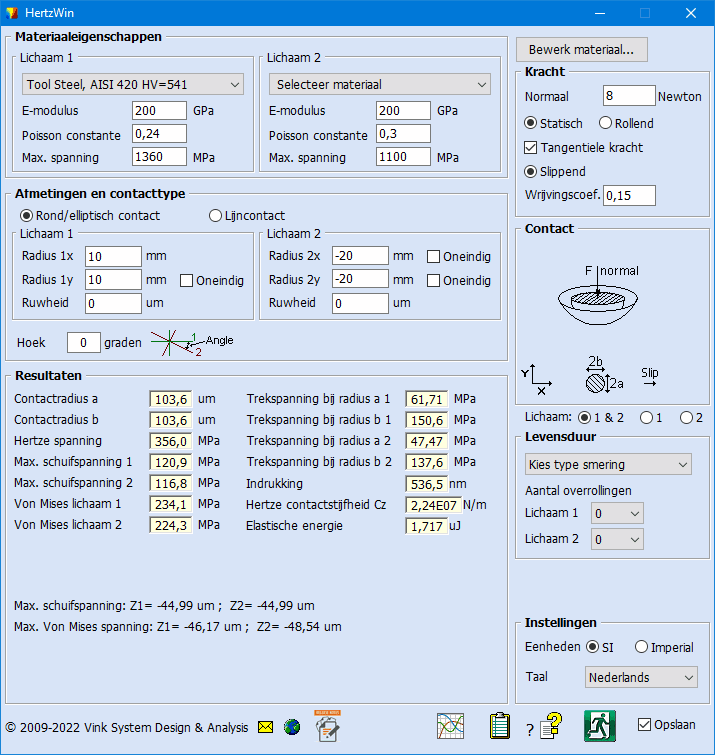

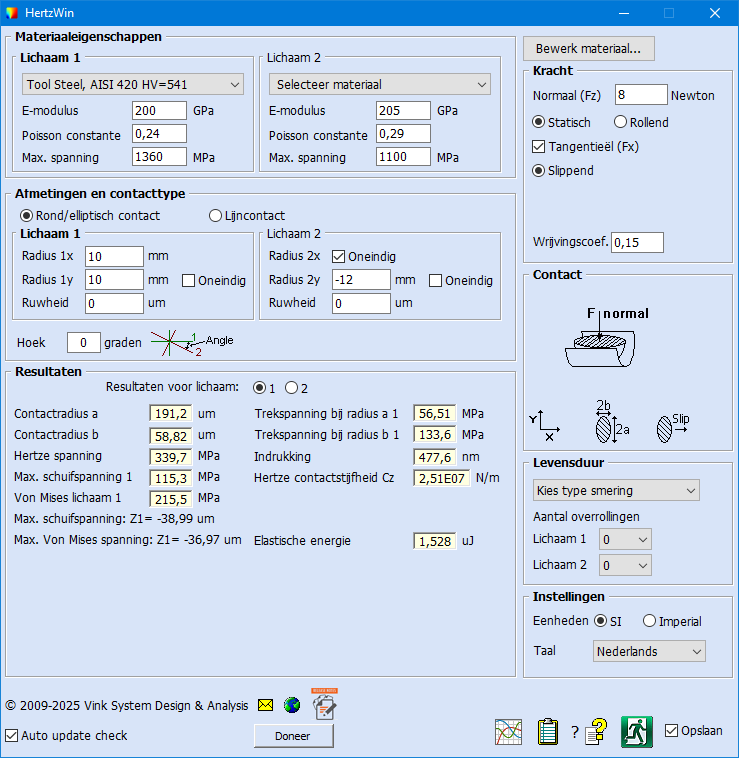

Met HertzWin kunt u snel punt- en lijncontacten doorrekenen. Het praktische, gratis programma voert alle berekeningen aan Hertze punt- en lijncontacten automatisch uit. In een overzichtelijk scherm vult u de materiaalgegevens, afmetingen en belasting in. Hier ziet u ook direct de resultaten weergegeven. Download de HertzWin freeware hier. Verder naar onderen op deze pagina zie je een korte instructievideo die het gebruik laat zien. Lees hier een inleiding over het werk en het belang van Heinrich Hertz.
Een belangrijke eigenschap van HertzWin is dat het de exacte resultaten uitrekent door middel van het numeriek oplossen van de elliptische integralen.
Eigenschappen van Hertze contact calculator HertzWin
- berekening van Hertze punt- en lijncontacten;
- berekening van
-
- contactbreedte
- Hertze-spanning
- maximale schuifspanning
- von Mises-vergelijkspanning
- indrukking
- contactstijfheid
- tractiestijfheid
- benodigde materiaalsterkte
-
- Imperiale en SI eenheden;
- invloed van oppervlakteruwheid;
- levensduurberekeningen;
- exacte berekening via numerieke integratie van elliptische integralen;
- uitbreidbare lijst met materiaalgegevens;
- uitgebreid helpbestand;
- kopiëren van gegevens naar Windows-klembord;
- Draait ook onder Linux.
- Grafieken van spanningen en vervormingen;
- Contour plot van de materiaalspanningen onder het oppervlak;
- Schuifspanning en Von Mises-vergelijkspanning per contactlichaam;
- Invloed van tangentiële kracht;
- Orthogonale schuifspanning voor vermoeiing in een rollend contact;
- Berekening van de opgebouwde elastische energie;
- Herleidbaarheid van formules in de helpfunctie.
Lees ook het uitgebreide artikel over de achtergronden en theorie van HertzWin.
De huidige release van HertzWin is 3.5.0 (april 2023). Zie de release notes. Download de gratis Hertze-contactcalculator HertzWin hier.
De systeemeisen vindt u hier.
Screenshot grafieken en contour plot

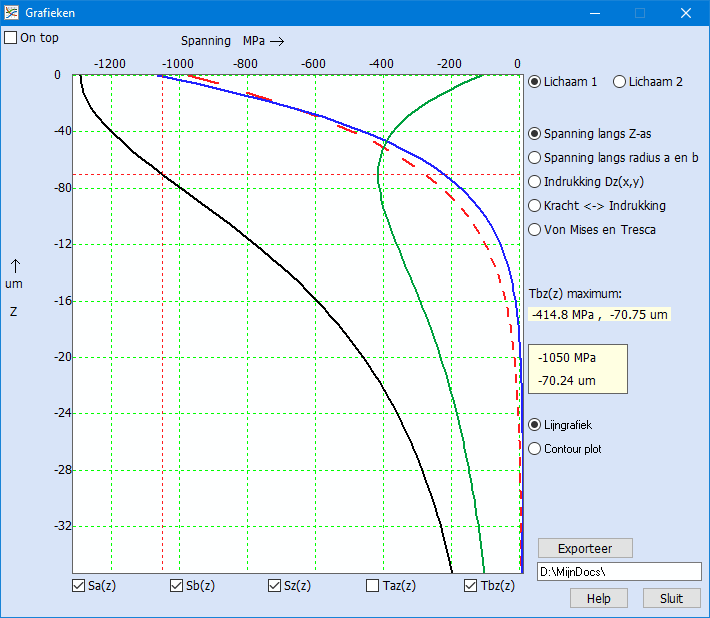

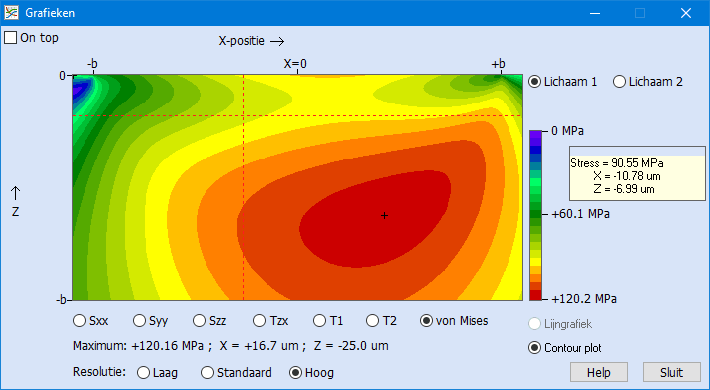

Het scherm met de grafieken van spanningen en vervormingen ziet u u hier onder. Er kan gekozen worden voor verschillende materiaalspanningen en voor vervormingen. De contour plot laat de materiaalspanningen onder het oppervlak zien.
Exacte resultaten door numerieke integratie van elliptische integralen
Door de numerieke integratie van de elliptische integralen is HertzWin uiterst nauwkeurig. Het programma is door verschillende gebruikers uitvoerig getest. Bij alle tot nu toe uitgevoerde controles zijn er geen fouten in de uitkomsten gevonden. Lees meer over HertzWin in het artikel Veelgestelde vragen over HertzWin.
Introductievideo in het gebruik van HertzWin
In onderstaande video zie je snel het toegankelijke gebruik van HertzWin.
Veel gebruikers en toegepast in wetenschappelijke artikelen
Het programma HertzWin kent vele gebruikers uit vele industrieën. Van offshore tot mechanische horloge-industrie, van aerospace tot slotenfabrikant. HertzWin begint ook steeds vaker in wetenschappelijke publicaties te verschijnen. Hieronder staan enkele voorbeelden:
- Effect of Sliding on the Relation of Tribofilm Thickness and Wear – Martin Jech, Maria L. Miranda-Medina, Thomas Wopelka, Christian Tomastik and Carsten Gachot. Lubricants 2023, 11, 72;
- Wear and Corrosion Resistance of AlSi10Mg–CP–Ti Metal–Metal Composite Materials Produced by Electro-Sinter-Forging. Materials 2021, 14, 6761 – Gobber, F.S.; Fracchia, E.; Spotorno, R.; Fais, A.; Manfredi, D.;
- Modeling and numerical analysis of roller burnishing of AISI 4140 steel – V.M Cangussu, A.M. Abrão, F.C. Magalhães, B. Denkena, B. Breidenstein, K. Meyer;
- CERN/CLASSE Particle Detector Upgrade (CMS LHC-HL) – M. Sherman;
- Influence of Load, Surface Finish and Lubrication on Friction Coefficient of AISI 304 Stainless Steel – J. Dib, S. Hereñu, D. Alí & N. Pellegri;
- Opto-Mechanical Systems Design – P. Yoder, D. Vukobratovich;
- Criticità indotte da trattamenti superficiali – E. Bianchi (Meccanica News);
- A comparative study of surface deformation and quality of brass workpiece in contact with coated dies by pin-on-disc testing – I. Ebrahimzadeh, F. Ashrafizadeh;
- A New Test Method to Evaluate Hydraulic Fluids for Vane Pumps – D. Drees, E. Georgiou M. De Bilde;
- A UAV Mechanism for Autonomous Landing and Transportation of Cargo – T. Stefansson;
- An Investigation of Rolling-Sliding Contact Fatigue Damage of Carburized Gear Steels – P.C. Kramer;
- Ball Burnishing as Finish Method of Compressor Shaft Wear Sleeve – G.Pikurs, G. Bunga, V. Gutakovskis, A. Kromanis;
- Calcul de la Pression Maximale Hertzienne du Contact Cylindre/Plan (Simulation du Contact au Niveau de la Hanche) – A. Hichem;
- Computer simulation of pressing a ceramic ball into Elastic-Plastic Material – S.Berczynski, D. Grochała, Z. Grządziel;
- Nanoscale Enhanced Characterisation of SOlar selective coatings – J.Barriga;
- Silla de Ruedas Con Estructura de Material Compuesto – F.N. Ferrara;
- Vibration Based Planetary Gear Analysis and Damage Detection – R.P.D.Sawatzky;
- Numerička analiza krutosti gumenog zgloba rastojnika-prigušivača – D. Čakmak;
- Mu2e DS Tracker Support systems layout Analysis – G. Taddei;
- Reflections on Self-Alignment (Mikroniek 1 – 2013) – G. v.d. Straaten.
