TolStackUp

 16,50

Een goed lopend assemblageproces met lage uitval is mede afhankelijk van het feit of alle onderdelen passen. Ook de specificaties ten aanzien van nauwkeurigheid moeten gehaald worden. Daarnaast is een lage kostprijs van belang om concurrentiekracht te hebben. Om dit allemaal te bereiken, is een goede tolerantieanalyse essentieel.

TolStackUp is een professioneel Excel-sjabloon voor tolerantieanalyse. Bespaar tijd en ga snel van start met een foutloze analyse.

Artikelnummer: 004 Categorie: Tags: , , ,

Beschrijving

Spreadsheet voor tolerantieanalyse

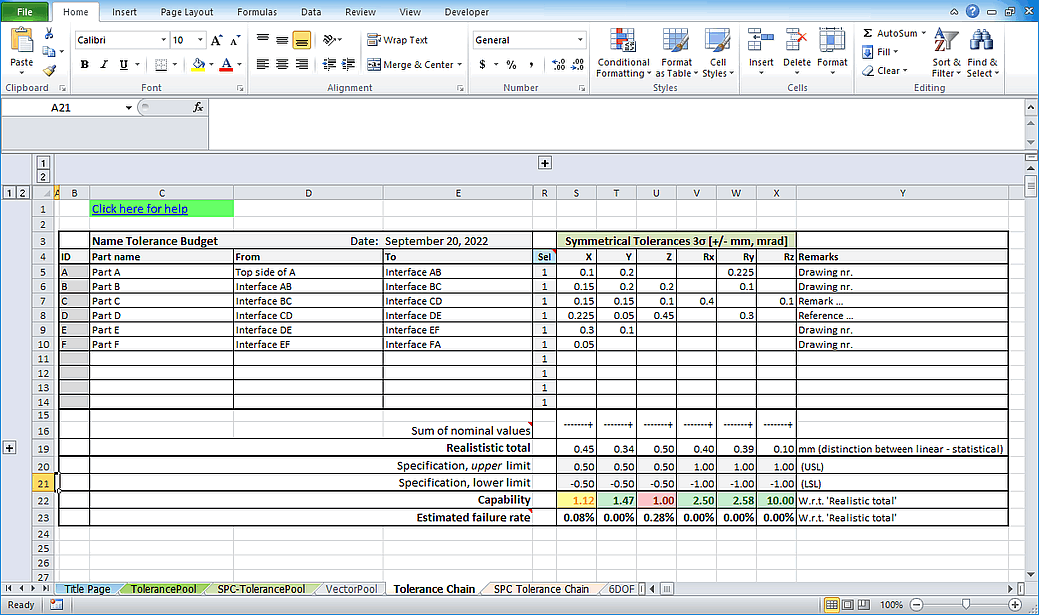

TolStackUp is een spreadsheet (sjabloon) voor tolerantieanalyse dat is opgesteld in Microsoft Excel. Het is ontworpen om de impact van maatafwijkingen van onderdelen in een samenstelling (assemblage) te analyseren en te beheren.

Het is gebruikelijk om dergelijke tolerantieanalyses uit te voeren in een spreadsheet, meestal Excel. Dat is overzichtelijk, nauwkeurig en vrijwel iedereen kan er mee werken. Maar er is veel werk nodig om een spreadsheet te maken die aan alle vereisten voor een goede tolerantieanalyses voldoet. In het TolStackUp template, bedoeld voor designers/ontwerpers, is alles aanwezig om de afmetingen en toleranties van onderdelen in een samenstelling te analyseren en te beheren. Inclusief het correct berekenen van de statistische resultaten. De gestructureerde en methodische opzet maken de analyse én het beheer helder en inzichtelijk.

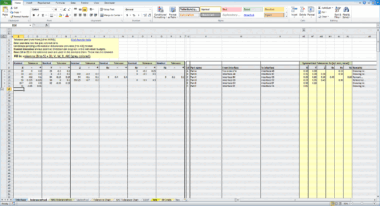

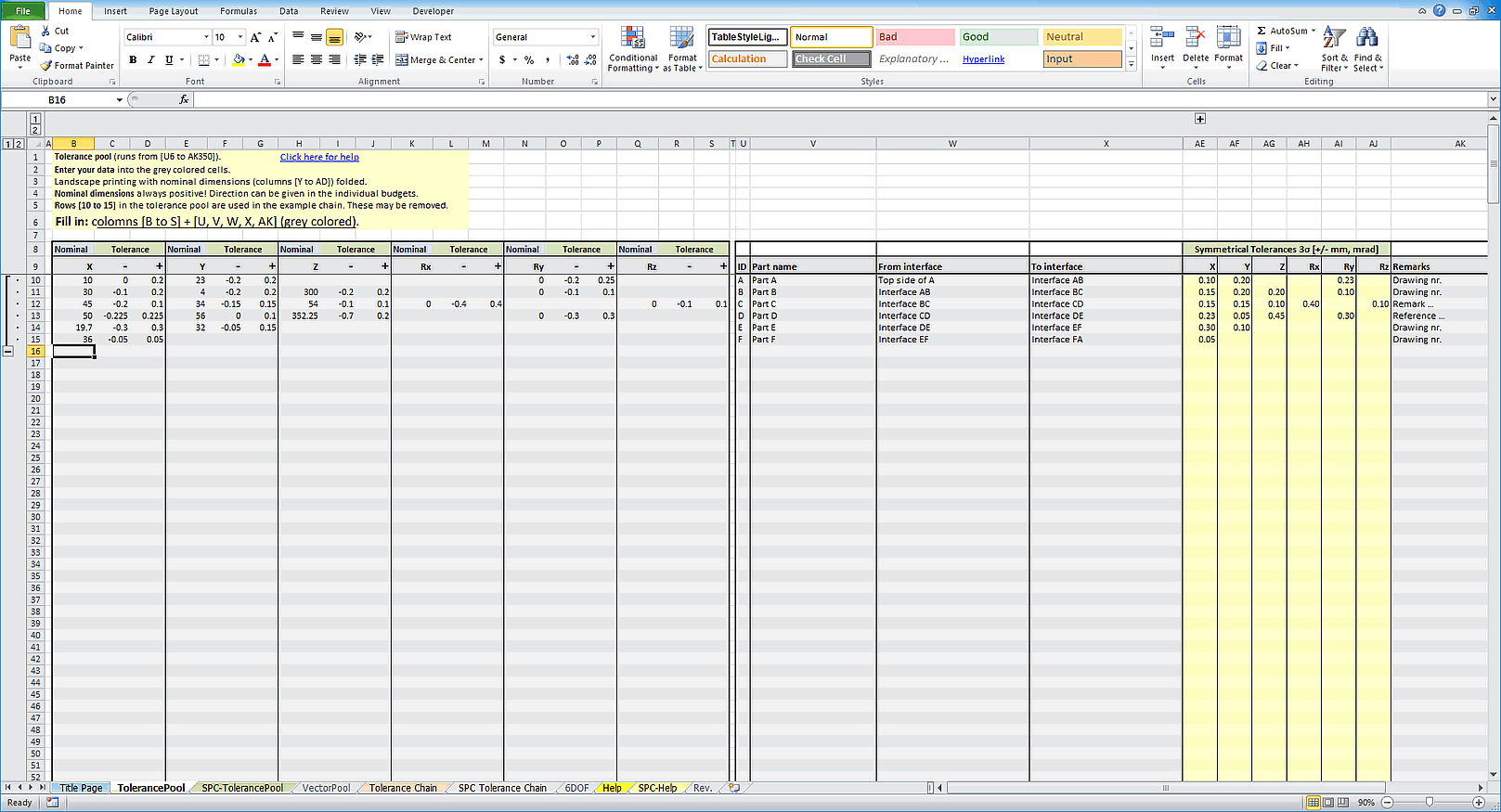

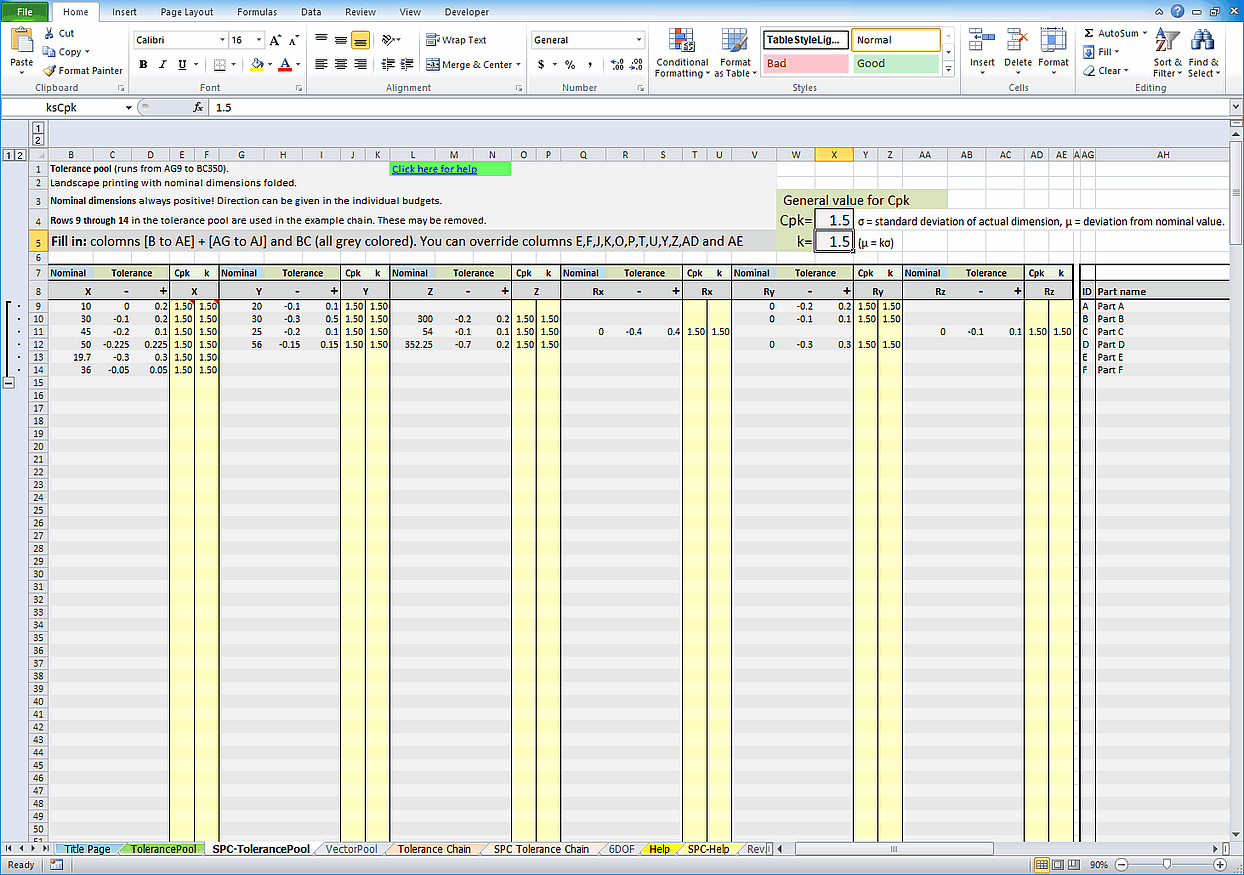

Door het gebruik van een zogenaamde ‘tolerantiepool‘ is TolStackUp geschikt voor de analyse en het beheer van grote, complexe samenstellingen met vele tolerantieketens. Maar ook voor eenvoudige samenstellingen met slechts één enkele tolerantieketen is het uitstekend geschikt.

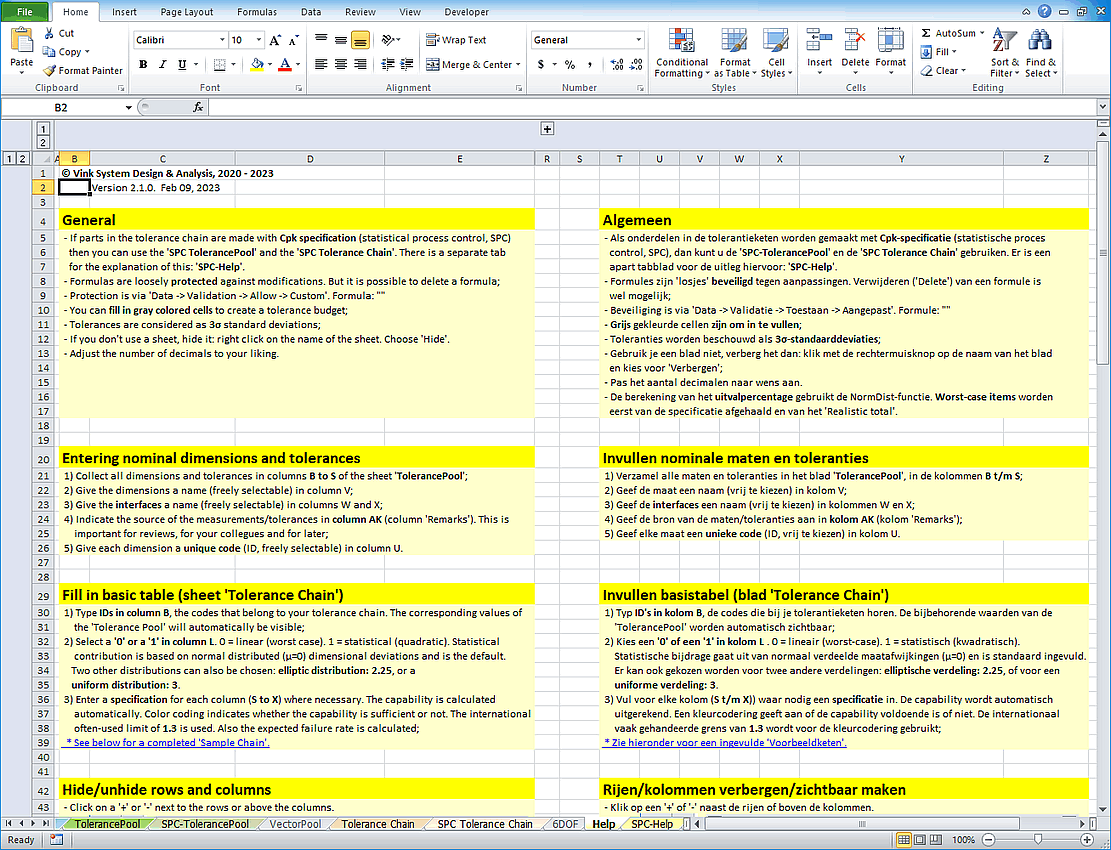

Een stapsgewijze beschrijving van het gebruik van het sjabloon is in de help pagina gegeven.

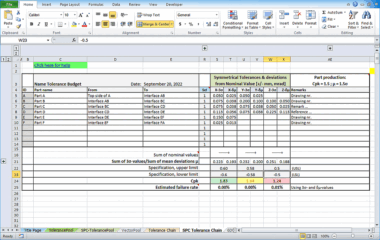

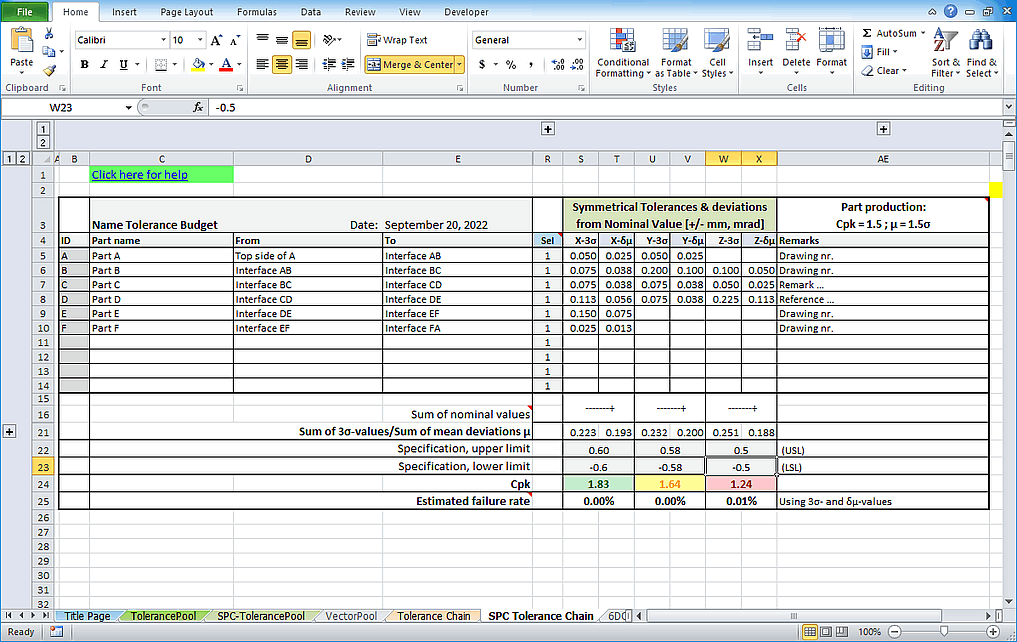

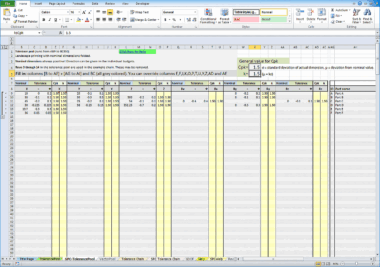

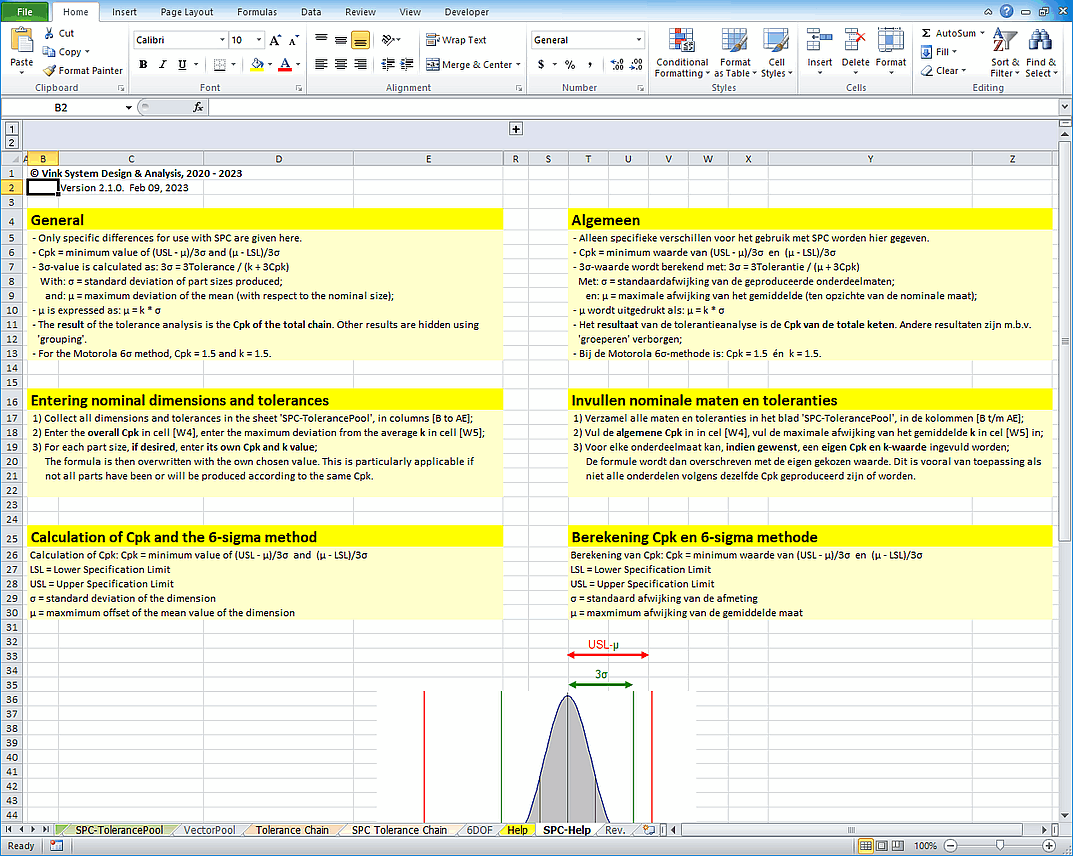

Nieuw in release 2.0 is de mogelijkheid om onderdelen die met een Cpk-specificatie worden geproduceerd, eenvoudig te verwerken in de analyse. Er kan gewerkt worden met een algemene Cpk-specificatie, maar ook met een eigen specificatie per onderdeel. In dit artikel wordt ingegaan op de  achtergrond en de werkwijze. Ook zijn er enkele artikelen op deze site voor het opstellen van een tolerantieketen, een stappenplan voor tolerantieanalyse en over de theorie van het statistisch optellen.

Eigenschappen en mogelijkheden van TolStackUp

  • Bewezen methode van statistisch optellen, capability-berekening en schatting van het uitvalpercentage;
  • Combinatie van ‘worst-case items’ en statistische items;
  • Onderdeelspecificatie met of zonder Cpk;
  • Heldere, eenduidige en uniforme opmaak;
  • Keuze uit twee tolerantietabellen:

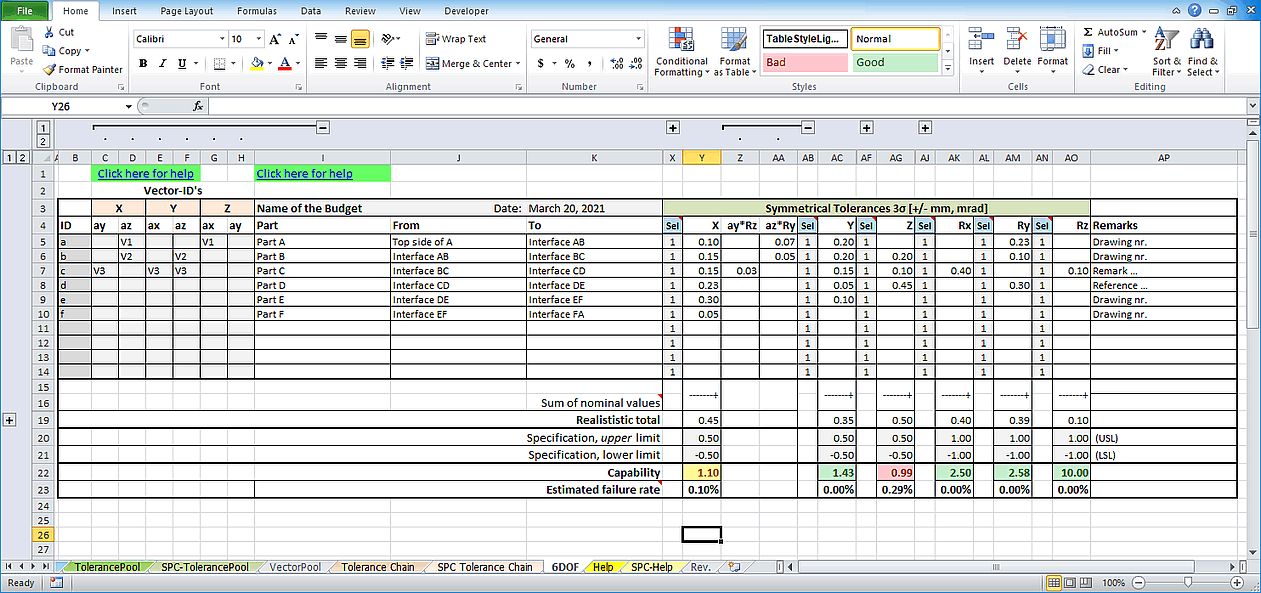

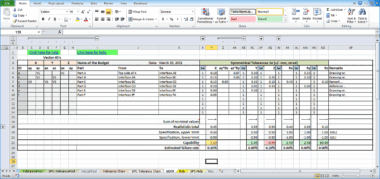

    • een basis tabel voor één tot zes vrijheidsgraden;
    • gespecialiseerde tabel voor gebruik met vectoren;
  • Aantal tabellen en bladen onbeperkt uit te breiden;

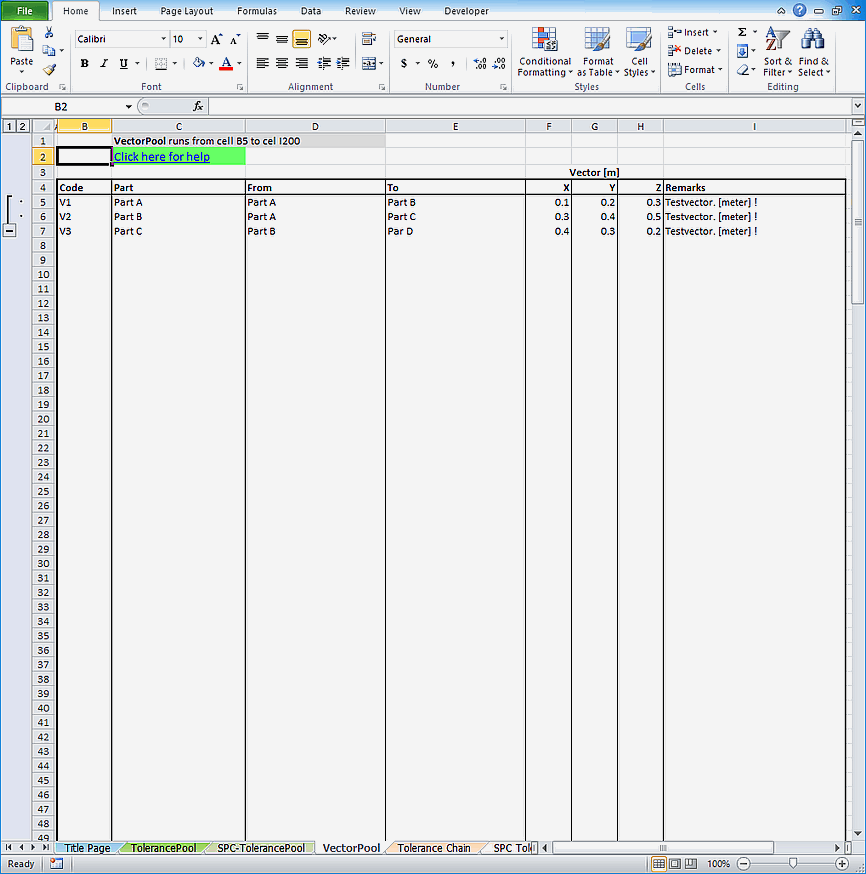

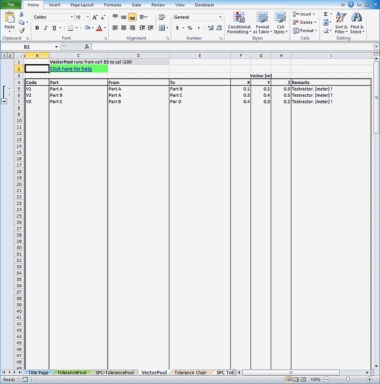

  • Gestructureerde opbouw met een centrale tolerantiepool en vectorpool;
  • Door z’n overzichtelijke opzet geschikt voor een enkele analyse tot een spreadsheet met honderden analyses;
  • Uitstekend geschikt voor 3D-analyses;
  • Formules beveiligd tegen wijzigingen. Geen wachtwoord zodat flexibele aanpassingen door de gevorderde gebruiker mogelijk blijven;
  • Blad met uitgebreide help in het sjabloon opgenomen;
  • Voorbeeldtabellen in het sjabloon aanwezig, om het invullen verder te vereenvoudigen;
  • Compleet inzicht in de werking van het sjabloon, geen verborgen formules of items;
  • Géén lastige of onveilige macro’s of VBA-code;
  • Eenmalige aanschaf en onbeperkt gebruik;
  • Voor Excel 2007 of later én LibreOffice;
  • In overeenstemming met de methode zoals gehanteerd in de Mikrocentrum cursus Tolerantieanalyse.

Prijs TolStackUp

De prijs voor één gebruikerslicentie is € 13,50. Bij 5 of meer licenties is er de onderstaande korting.

  • 5 gebruikers; € 2,50 korting;
  • 10 gebruikers; € 7,50 korting;
  • 20 gebruikers; € 20,00 korting;
  • 50 gebruikers; € 62,50 korting;
  • Neem contact op voor een ongelimiteerd aantal licenties.

De huidige release is 2.2.0. Updates van het sjabloon zijn altijd gratis.

Ruime ervaring tolerantieanalyse

TolStackUp is ontwikkeld door Jaap Vink (Vink System Design & Analysis). Hij heeft jarenlange ervaring met het maken van tolerantieanalyses en is enkele jaren docent van de cursus tolerantieanalyse geweest voor het Mikrocentrum. Zie ook de onderstaande promotievideo van het Mikrocentrum.
